Schneidbüchsen

Gerne bieten wir Ihnen neben den Standardmaßen auch individuelle Abmessungen an.

Außendurchmesser 77–490 mm
Innendurchmesser 60–450 mm
Standardgesamtstärke 50 / 100 mm
Standardschneidwinkel 3° / 90°
Einsatzbereiche Papier, Karton, Pappe / Etiketten, Klebeband / Aluminiumfolie, NE-Metalle / Film, Folie, Kunststoff / Nonwoven, Textil, Sondermaterialien
DIENES Schneidbüchsen für ein optimales Schneidergebnis.

Schneidbüchsen von DIENES

Präzision und Qualität der Schneidbüchsen sind für das Schneidergebnis von großer Bedeutung. Bei der Herstellung müssen ungewöhnliche Präzisionsanforderungen erfüllt werden. Die Schneidbüchse selbst sowie ihre Teilung werden in engsten Toleranzen gefertigt, wodurch gleichbleibend präzise Schnittbreiten gewährleistet werden können. Andere Fertigungskriterien sind die Härte, der Innendurchmesser der Bohrung, Außendurchmesser, genau laufende Schneid- und Seitenflächen, Rauhtiefe, Rundlaufabweichungen, Seitenschlag und Unwucht.

DIENES Fertigungsstandards gewährleisten optimale Härte, Formhaltigkeit, geringste Rundlaufabweichungen, Seitenschläge und Rautiefen.

Verwendung von Schneidbüchsen

Eine Schneidbüchse weist grundsätzlich mehrere einseitig oder beidseitig schneidende Schneiden (Stege) auf. Bei dem Typ ES handelt es sich um einseitig schneidende Büchsen, während Schneidbüchsen des Typs BS beidseitig schneiden. Die Büchsen befinden sich auf einer entsprechend dimensionierten Welle und bilden zusammen die Untermesserwelle. Das Bestücken einer Untermesserwelle kann prinzipiell auf zweifache Art geschehen: die Wellenbestückung besteht nur aus den Büchsen oder Schneidbüchse und Zwischenring wechseln sich ab. Hier unterscheidet man zwischen mit Schneidbüchsen und Zwischenringen vollbestückten, axialverspannten Untermesserwellen, sowie den teilbestückten Expansionswellen. Beide Varianten finden in DIENES Schneid- und Positioniersystemen Verwendung. Zweiteilige Schneidbüchsen, mit Haltering oder dem patentierten Hakenverschluss (Typ Duo-Ring) bieten neben der typischen, leichten und präzisen Messerverstellung den Vorteil des schnellen Schneidbüchsenwechsels bei mehreren Schneidbüchsen auf einer Untermesserwelle, ohne diese demontieren zu müssen.

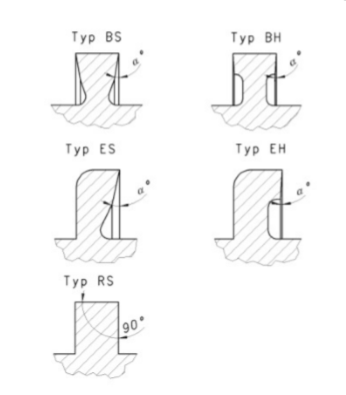

Zeichnerische Darstellung der verschiedenen Typen von Schneidbüchsen.

Vorteile

  • höchste Schneidleistung durch optimierte Oberflächengüte
  • exakte Fertigungstoleranzen für den Einsatz bei hohen Schnittgeschwindigkeiten
  • verschiedene Schneidnutenteilungen zur Realisierung unterschiedlicher Schnittbreiten
  • einsetzbar im Scheren- und Rasierklingenschnitt
  • verschiedene Feststellungsmöglichkeiten (glatte Bohrung oder Schraubenfeststellung)
  • einteilige bzw. zweiteilige Ausführungen
  • für verschiedenste Maschinentypen einsetzbar
  • DIENES Präzisionsschliff „CONTROLLEUR“
  • mehrfach nachschleifbar in Herstellerqualität

Standard-Abmessungen

Standardgesamtstärke (S): 50 / 100 mm, Standardnutbreite (S1): ab 2,2 mm, Standardteilungsmaß (S2): ab 5 mm

Standardschneidwinkel: 3° / 90°

Standard-Werkstoffe: chromlegierte (1,5 % Cr), hochchromlegierte Werkzeugstähle (12 % Cr)

Andere Abmessungen und Werkstoffe auf Anfrage.

Außen-Ø (D1) mm Innen-Ø (D2) mm
77 60
80 60
105 60 / 80 / 90
125 100
150 120
180 150
210 180
240 210
250 210
275 245
300 250 / 270
350 310
400 360
450 410
490 450
