Schmalschnitt

Für den Schmalschnitt hat DIENES spezielle Schneidkassetten, sowohl für den Quetschschnitt, als auch den Scherenschnitt, entwickelt.

Eine Schneidkassette besteht aus mehreren Einzelhaltern, die in einem festgelegten Messerabstand zu Gruppen zusammengefasst sind. Da die Schneidkassetten modular aufgebaut sind, können mehrere Schneidkassetten miteinander kombiniert werden. Wird im Schneidprozess eine Formatänderung nötig, können die Kassetten schnell und einfach ausgetauscht werden.

Quetschschnitt-Schneidkassette

Die Anbringung der Quetschschnitt-Schneidkassette in der Maschine erfolgt entweder über einen Aufnahmerahmen oder werkzeuglos mit Hilfe unserer Schnellspannung „Quick Clamp“.

Da die Kassette als komplette Einheit hergestellt wird, lassen sich wesentlich genauere Fertigungstoleranzen erreichen und die Toleranzaddition reduziert sich erheblich bzw. wird nahezu ausgeschlossen. Die Quetschschnitt-Schneidkassette ist mit den hochwertigen Quetschmessern von DIENES bestückt.

Scherenschnitt-Schneidkassette

Zu Erzielung schmalster Schnittbreiten für das Trennen von Außreißbändchen, Sicherheitsstreifen für Banknoten, Indikatoren und anderen, hat DIENES Scherenschnitt-Schneidkassetten im Lieferprogramm, mit denen Schnittbreiten ab 0,5 mm realisiert werden können. Die Kassetten werden aufgrund der gewünschten Schnittbreite und Anzahl der Schnitte kundenspezifisch ausgelegt.

Bestückt sind die Scherenschnitt-Schneidkassetten mit den DIENES patentierten Golden Slit Obermessern sowie Untermessern und diversen Zwischenringen.

Die Schneidkassette ist so konstruiert, dass durch wenige Handgriffe ein einfacher Messerwellenaustausch möglich ist. Eine reproduzierbare Einstellung der Überlappungstiefe und der Axialbewegung der Obermesserwelle werden durch Messeruhren sichergestellt.

Die in der Schneidkassette integrierten Ein- und Auslaufwellen können sowohl einen umschlungenen als auch einen tangentialen Materialeinlauf realisieren.

Je nach Wellen- und Schneidwerkzeugdimensionierung sind Schnittgeschwindigkeiten von bis zu 400 m/min theoretisch möglich. Dabei wird die Schnittgeschwindigkeit in der Regel nicht durch die Schneidwerkzeuge limitiert, sondern von der Aufwicklung der Schmalrollen. Üblicherweise werden 70-80 Schnitte durchgeführt.

Die passenden DIENES Produkte

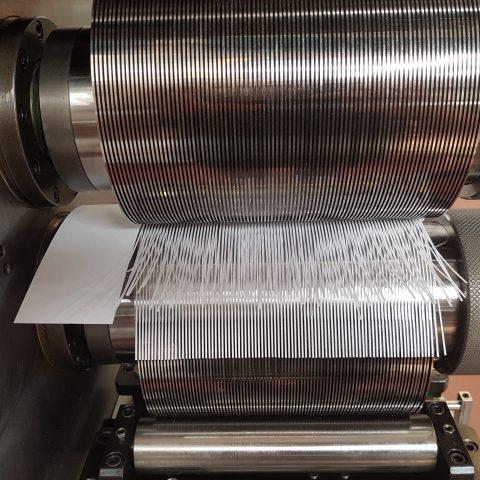

Das Bild zeigt eine der Scherenschnitt Schneidkassetten, die besonders schmale Schnittbreiten realisieren können.
