Profilmesser und Perforiermesser

Gerne bieten wir Ihnen neben den Standardmaßen auch individuelle Abmessungen an.

Außendurchmesser 50 – 150 mm
Innendurchmesser 19 – 70 mm
Stärke 2,8 – 6,35 mm
Standardschneidwinkel 30° / 45° / 60°
Einsatzbereiche Papier, Karton, Pappe / Etiketten, Klebeband / Film, Folie, Kunststoff / Nonwoven, Textil / Gummi, Sondermaterialien
Abbildung verschiedener Rundmesser u.a. Profilmesser und Perforiermesser von DIENES

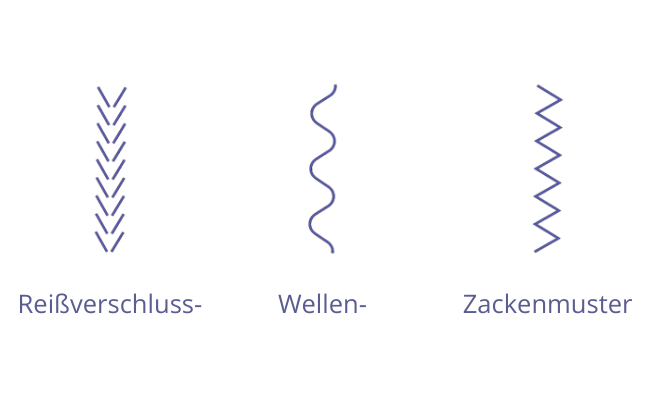

Profilmesser und Perforiermesser in Wellen- und Zick-Zack Form und Prägerollen von DIENES

Dinge des alltäglichen Gebrauchs, wie zum Beispiel verschiedenste Verpackungen, Papier-, Textil-, oder auch Vlies- und Tissueprodukte werden mit DIENES Maschinenmessern geschnitten, perforiert, geprägt oder mit einem bestimmten Schnittkantenprofil versehen. Die Perforierungen ermöglichen das heraus- oder abtrennen von Hand. Das kennen wir von Endlosformularen aus Papier, Cellophan, verschiedensten Folien, Karton, Verpackungen, Toilettenpapier oder Feuchttüchern. Unsere Profilmesser und Perforiermesser sind genau für diese Materialien geeignet.

Wie auch immer der jeweilige Anwendungsfall der DIENES Messer aussieht, Ziel ist die Optimierung der Maschinenlaufzeiten und damit verbunden die verbesserte Effektivität und Rentabilität im Produktionsprozess. Es gibt viele verschiedene Ausführungen von Perforierquetschmessern, die auftragsbezogen gefertigt werden und die jeweils gewünschte Perforation konstruktiv berücksichtigen. In Sonderfällen wird auch im Scherenschnittverfahren erfolgreich perforiert, zum Beispiel bei Filtermaterialien.

Eine Besonderheit im DIENES-Lieferprogramm stellen Prägerollen dar, die mehrere Lagen Vlies bzw. Tissue miteinander verbinden. Die Oberflächenstruktur der Prägerollen zeichnet sich dabei auf der Materialoberfläche ab.

Verwendung der Profilmesser und Perforiermesser

Wir sind erfahren im Schneiden mit Perforierquetschmessern und Profilquetschmessern in Wellen- bzw. Zick-Zack Form und Prägerollen und den verschiedensten Ausführungen. Die kleinstmögliche Teilung beträgt 72 Zähne pro Inch, das ist die sogenannte Mikroperforation.

Profilmesser und Perforiermesser gewährleisten in der Anwendung einen größtmöglichen Einsatzbereich für Produkte, die zusammenhaften und später von Hand abgetrennt werden. Solche Produkt sind beispielsweise Toilettenpapier, Papiertücher, Endlosformulare und so weiter. Im Textilbereich hingegen soll die Profilform ein Ausfransen  der Schnittränder eliminieren.

Eine weitere Technik ermöglicht eine kontrollierte Rilltiefe mittels definierter Schneidhöhe, die erhabene scharfgeschliffene Messerschneide durchtrennt die Decklage, während die zurückgesetzte, zylindrische Außenfläche auf der Materialbahn aufliegt und ein weiteres Durchdringen der Schneide ausschließt.

Ein typisches Anwendungsgebiet von Profilmessern (Zick-Zack oder Wellenform) ist die Herstellung von Schlauchbeutelverpackungen. Die Trennzacken, die dem Beutel eine Sollbruchstelle geben, sind bei DIENES so ausgebildet, dass der Inhalt zum einen wirkungsvoll geschützt, zum anderen jedoch die Packung ohne viel Kraftaufwand zu Öffnen ist.

DIENES fertigt eine Vielfalt von Spezial-Quetschschnittmessern mit den verschiedensten Schneidprofilen.

Ihre Vorteile

  • höchste Schneidleistung durch optimierte Oberflächengüte
  • präzise Schneidengeometrie durch DIENES Profilschliffverfahren
  • Schneidradien und Winkel auf unterschiedlichste Materialien abgestimmt
  • für verschiedenste Maschinentypen einsetzbar
  • Sondergeometrien um das Einhaken beim Scherenschnitt zu verhindern
  • Auf Wunsch können Mikroperforationen gefertigt werden
  • kompatibel mit diversen Messerhaltern und Schneidsystemen gängiger Fabrikate
  • nachschleifbar in Herstellerqualität

Die DIENES Perforationsüberwachung

Überall da wo Geschwindigkeit eine Rolle spielt, setzt man den Scherenschnitt im Perforationsschnitt ein, bis zu 1500 m pro Minute. Hier kann es durch das Einhaken der Zähne zu einem ungewollten Aufsetzen der Messer kommen und dadurch das Perforationsbild fehlerhaft verschoben.

Stellt man die Fehlproduktion erst spät fest, fallen enorme Zusatzkosten an. Um dem entgegen zu wirken hat DIENES, die Erfinder Company, für seine Kunden eine smarte solution entwickelt, die bei Druckabfall eine sofortige Fehlermeldung auslöst oder ein Nothaltsignal. Auf dem Bild sehen wir eine Überwachungseinrichtung, die anhand einer LED Anzeige wahlweise auch mit akustischem Signal, eine im Schneidbetrieb unerwünschte Bewegung signalisiert.

  • Unmittelbare Erfassung der Messerhalterbewegungen
  • Perforierschnitt: 100 %ige Kontrolle der Schneidposition
  • Nur Bewegungen oberhalb einer durch den Normalbetrieb vorgegebenen Grenze werden signalisiert
  • Variabel positionierbar, so dass eine Anpassung an die jeweilige Maschinengegebenheiten möglich ist
Die Überwachungseinrichtung erfasst anhand einer LED Anzeige (wahlweise auch mit akustischem Signal) eine im Schneidbetrieb unerwünschte Bewegung.

Standard-Abmessungen

Andere Abmessungen und Werkstoffe auf Anfrage.

Außen-Ø (D1) in mm Innen-Ø (D2) in mm Stärke in mm
50 19 5,2 bis 6,35
76,20 19 5,2 bis 6,35
76,96 19/ 22 5,2 bis 6,35
100 19 6,35
100 70 2,8

Schneidversuche in unserem Labor zur Ermittlung der optimalen Messergeometrie sind ebenfalls möglich. Vom Standardprodukt bis zur individuellen Sonderlösung können wir jeglichen schneidtechnologischen und kundenspezifischen Anforderungen gerecht werden.
